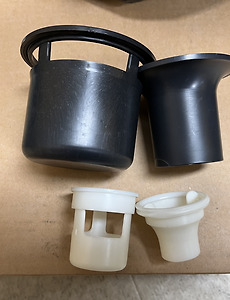

반응형 혼자집짓기/기계설비23 대림바스 위생도기 수전 도면 및 시공수첩 2019 대림바스 시공수첩 대변기를 설치할때 보통 타일마감선에서 배관의 센터까지의 거리가 300mm 정도 나와줘야 하는데 이거 훨씬 적은 290 ~ 280mm 의 공간에 설치해야 할때가 있습니다. 이럴때마다 편심을 써서 하기에는 부담이 있고 될수있으면 편심은 안쓰는게 좋으니 다른 대안이 없을까 하고 찾아보다 보게된 시공수첩. 이 작은 책안에 대림바스 위생도기, 수전 전제품의 도면과 설치메뉴얼에 다 들어있습니다. 2019년에 받은건데 그 이후로 새로운 버전은 아직 안나온것 같네요. 대림바스 시공수첩 신청 홈페이지에서 PDF로 된 파일을 받을수도 있고 시공수첩 미니북을 별도로 신청할 수도 있습니다. 카탈로그 신청 < 고객센터 < Home www.daelimbath.com 위 링크 클릭시 나오는 화면 링크로 .. 2022. 6. 23. 보일러 연통의 배기가 원활하지 않을때 풍압대 연도 사용 풍압대연도 이 풍압대가 걸리는 구간은 바람이 부딪치며 걸리는 와류로 인해 보일러연통을 일반연도를 사용하면 연도의 연소가스가 제대로 배출되지 않아 보일러에서 연소에러가 나거나 연도끝에 고드름이 생기는등의 문제가 발생합니다. 또는 당장 문제가 생기지 않아도 머지않아 문제를 피할 수 없습니다. 풍압대구간 연통 잘못된 사례 아래 사진은 풍압대구간에 일반연도를 사용한 사진입니다. 안쪽으로 ㄷ자로 꺽여들어간 풍압대 구간인데 좌우에 한세대씩 있는 연통이 방향을 바깥으로 돌리지 않고 안쪽으로 향하게 해서 문제가 생길 확률이 매우 높습니다. 풍압대구간 연통 잘된 사례 아래 사진은 최근 신축한 건물인데 사진처럼 안쪽으로 ㄷ자 형태로 들어간 부분은 앞선 사진처럼 풍압대라는것이 형성되는 구간입니다. 그래서 일반적인 일자연도를.. 2022. 6. 8. 배수트랩(유가)의 봉수깊이 기준 배수트랩 배수트랩은 바닥배수트랩, U트랩, 드럼트랩 등으로 아래의 사항을 고려한다. (1) 봉수깊이는 50~100 mm로 한다. (2) 가동부분이 조립체 또는 칸막이에 의하여 봉수를 형성하는 구조가 아닌 것으로한다. (3) 구조가 간단하고, 배수 시 자기세정이 가능한 구조로 한다. (4) 뚜껑 있는 트랩은 뚜껑을 열었을 때 배수관의 하류 측으로부터 하수가스가실내에 침입하지 않는 구조로 한다. https://www.codil.or.kr/detailAnwGuide.do?nserialno=2453 기계설비 기술기준 고시 - 행정규칙 건설기술정보시스템 CODIL 상세정보보기 상세정보보기 제목 기계설비 기술기준 고시 담당부서 국토교통부 건설산업과 작성자 등록일 2021-06-07 조회건수 2512 행정규칙유형분류.. 2022. 5. 27. 온돌 및 난방설비 설치 확인서 (온돌설치확인서) 온돌 및 난방설비 설치 확인서 보일러 설치가 완료된 후 반드시 영업허가를 받은 보일러설치업자에게 온돌설치확인서를 받아야 합니다. 이게 사용승인서류 목록에 포함되어 있기 때문에 안받으면 사용승인이 안납니다. 제12조(온돌의 설치기준) ① 영 제87조제2항에 따라 건축물에 온돌을 설치하는 경우에는 그 구조상 열에너지가 효율적으로 관리되고 화재의 위험을 방지하기 위하여 별표 1의7의 기준에 적합하여야 한다. ② 제1항에 따라 건축물에 온돌을 시공하는 자는 시공을 끝낸 후 별지 제2호서식의 온돌 설치확인서를 공사감리자에게 제출하여야 한다. 다만, 제3조제2항에 따른 건축설비설치확인서를 제출한 경우와 공사감리자가 직접 온돌의 설치를 확인한 경우에는 그러하지 아니하다. 건축물의 설비기준 등에 관한 규칙 법령 링크 2022. 5. 27. 이전 1 2 3 4 5 6 다음 728x90
